4 Adet Güneş Paneli İçin Hazır Montaj Seti (Kısa Raylı Sistem)
Güneş enerjisi kurulumlarında nakliye ve montaj kolaylığı sağlayan 4 Panelli Solar Montaj Seti, uzun profillerle uğraşmak istemeyenler için geliştirilmiş "Parça Raylı" bir çözümdür. Set içerisinde, 4 adet paneli yan yana monte etmenizi sağlayacak toplam 10 adet 30 cm uzunluğunda özel alüminyum ray bulunur.
Bu sistemde raylar boydan boya uzanmak yerine, sadece tutucuların (clamp) geleceği noktalara vidalanır. Bu sayede hem çatıdaki malzeme sarfiyatı azalır hem de su akışını engelleyen setler oluşmaz. Özellikle trapez sac ve sandviç panel çatılar için en ekonomik ve pratik yöntemdir.
Neden Parça Raylı (Kısa Ray) Set?
- Ekonomik ve Pratik: Gereksiz profil kullanımını önler, kargo ve taşıması çok daha kolaydır.
- Tam Uyumlu İçerik: 4 paneli bağlamak için gereken ray, orta tutucu ve kenar tutucu sayıları tam olarak hesaplanmıştır.
- Su Tahliyesi: Çatı üzerinde boydan boya set oluşturmadığı için yağmur suyunun akışını engellemez, kir birikimini azaltır.
- Dayanıklı Malzeme: Tüm parçalar korozyona dirençli anodize alüminyum ve paslanmaz çelikten üretilmiştir.

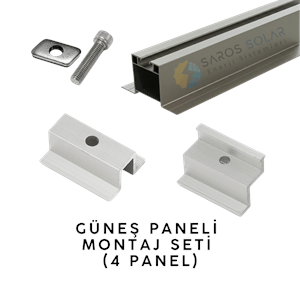

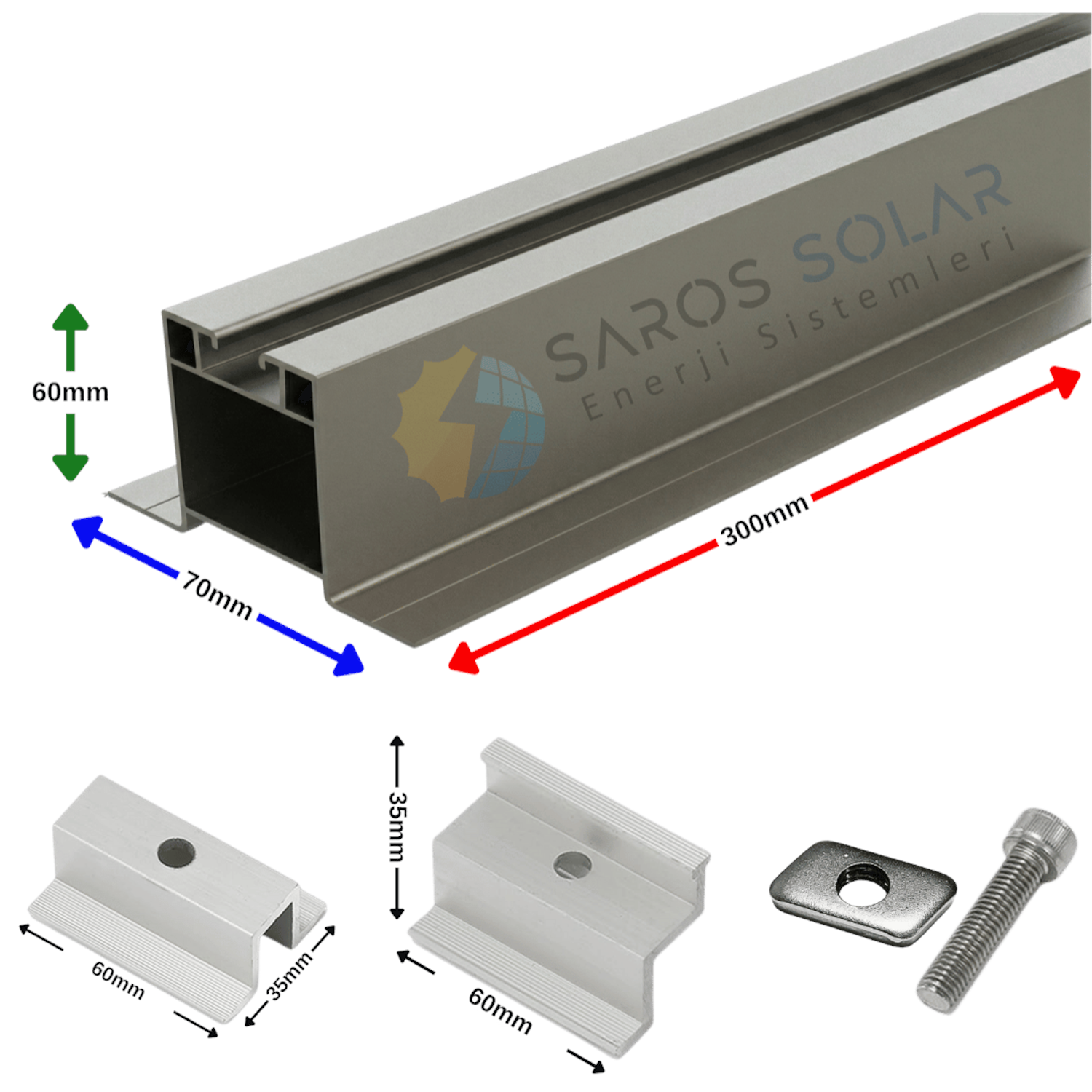

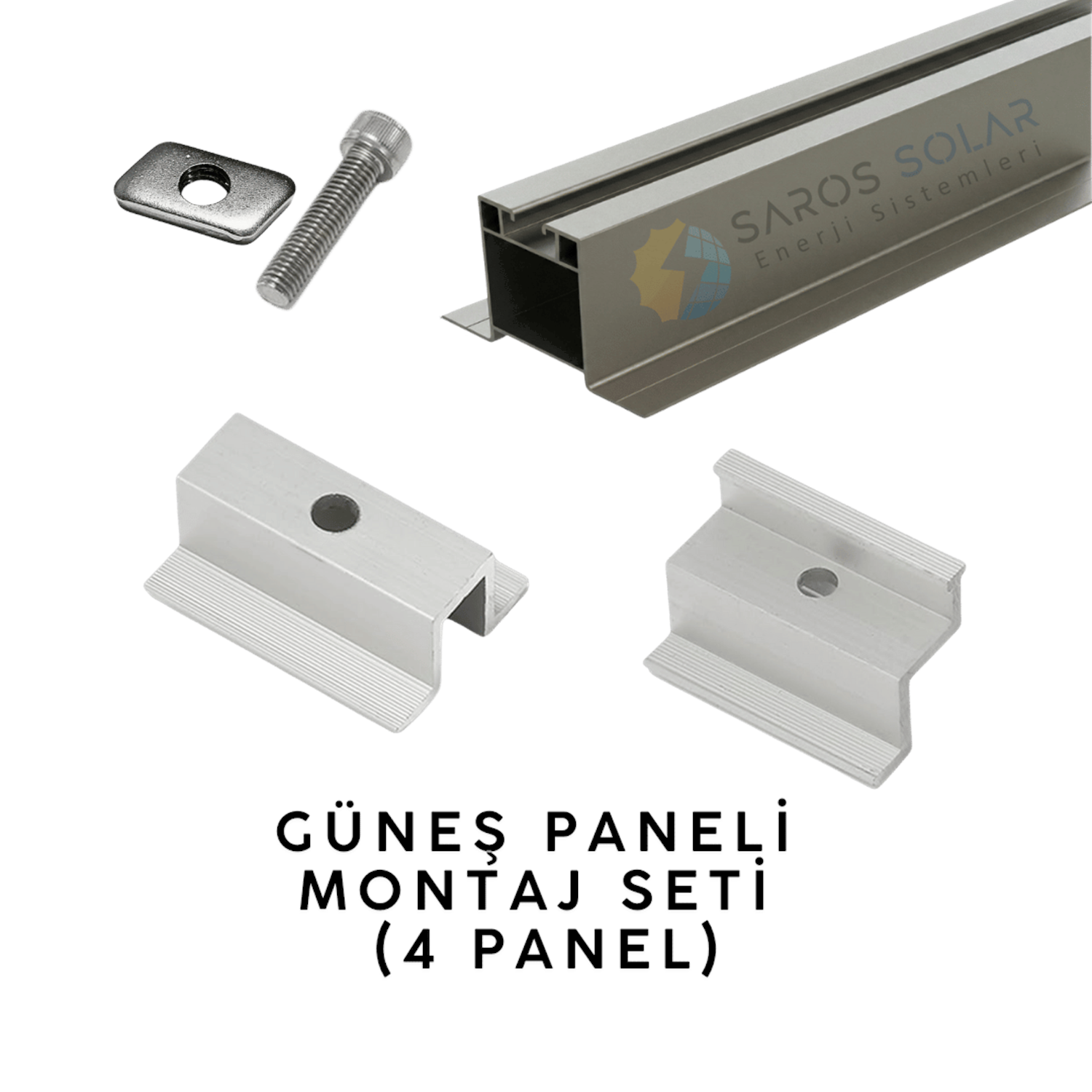

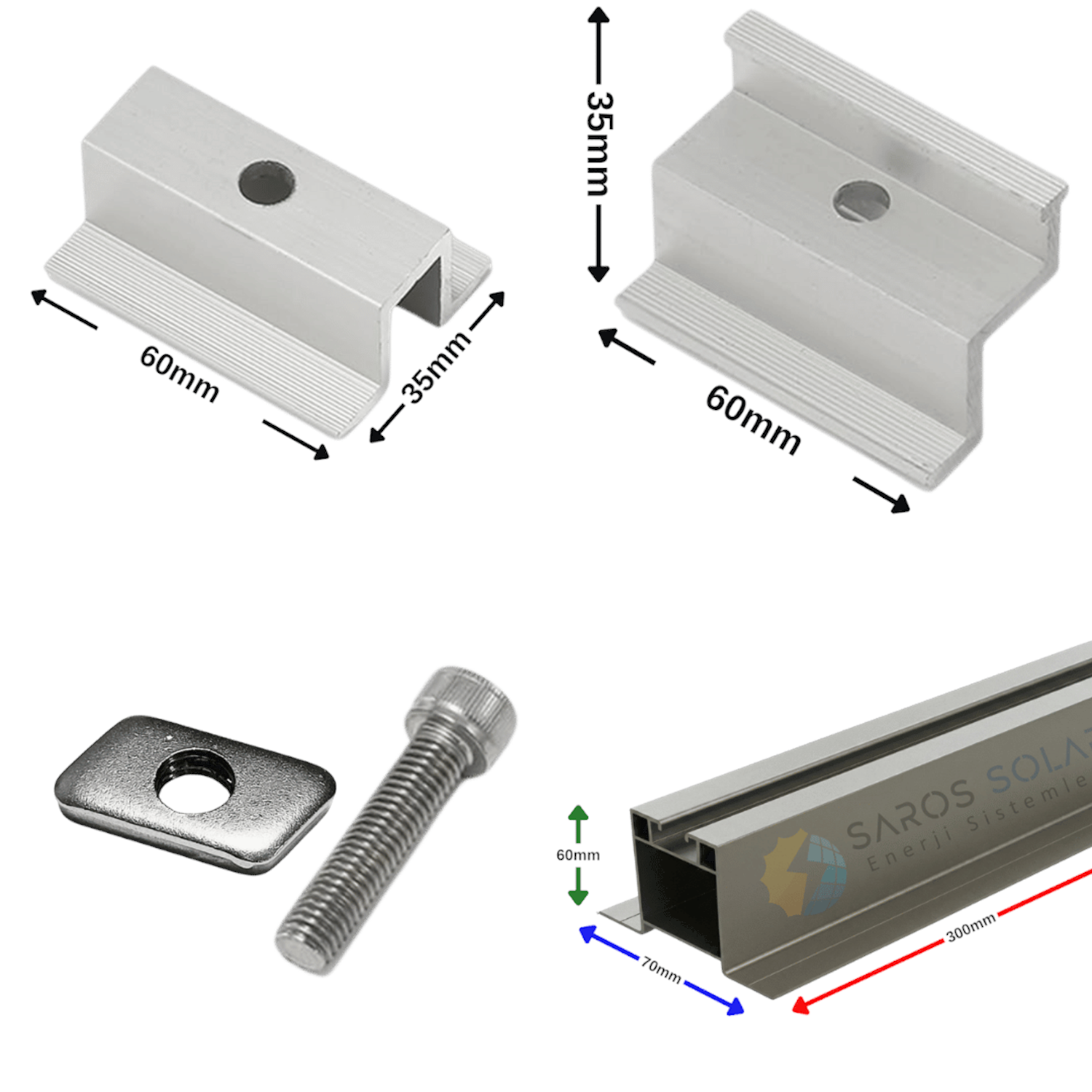

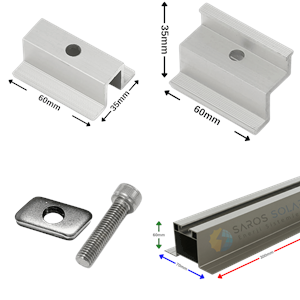

Paket İçeriği (4 Panel İçin Tam Takım)
| Profil Grubu |

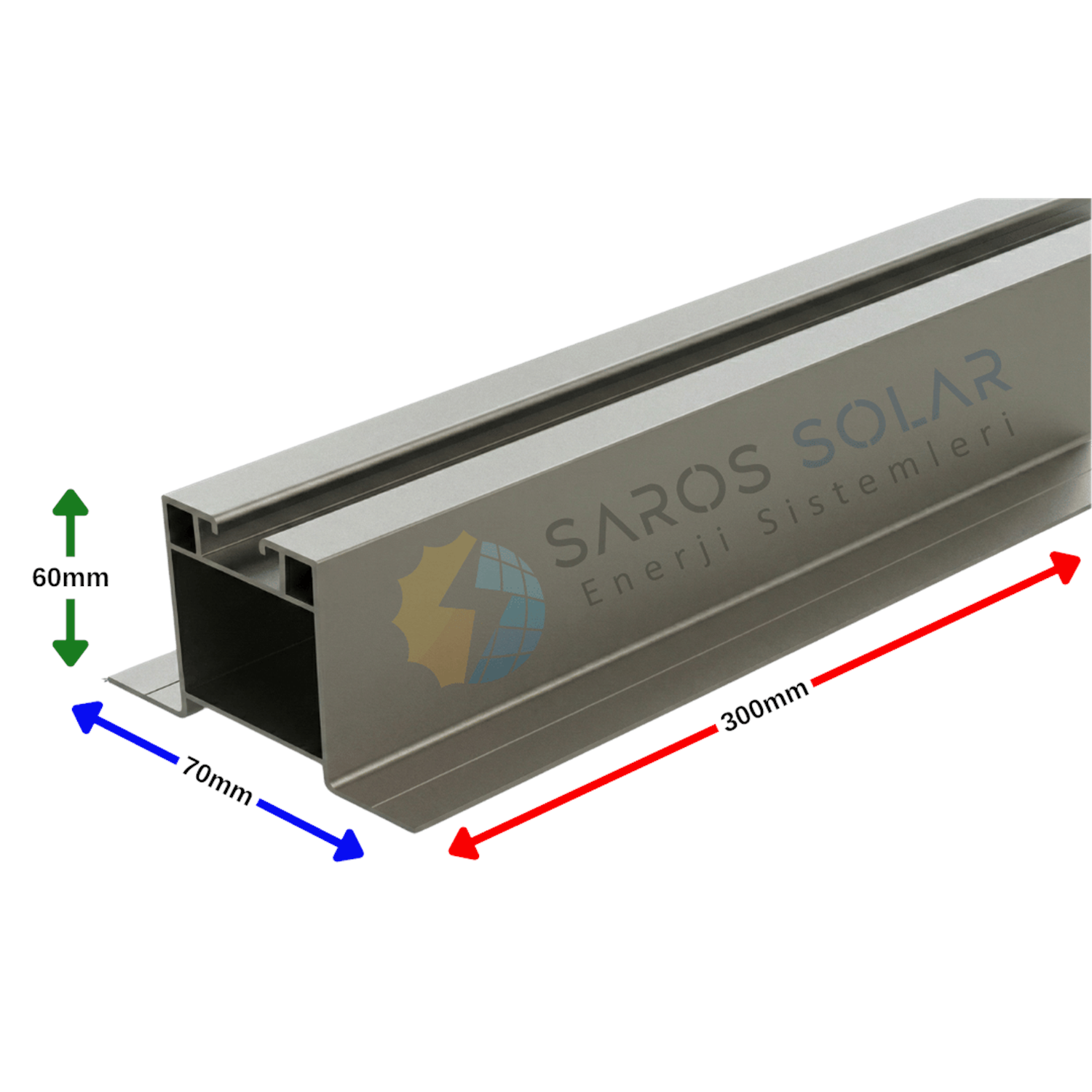

| Montaj Rayı | 10 Adet (Her biri 30 cm uzunluğunda) |
| Profil Tipi | Anodize Alüminyum Kısa Ray |
| Bağlantı Ekipmanları |

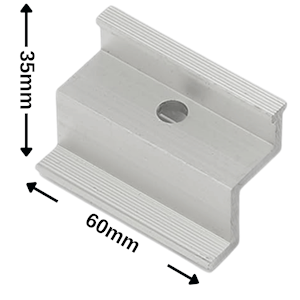

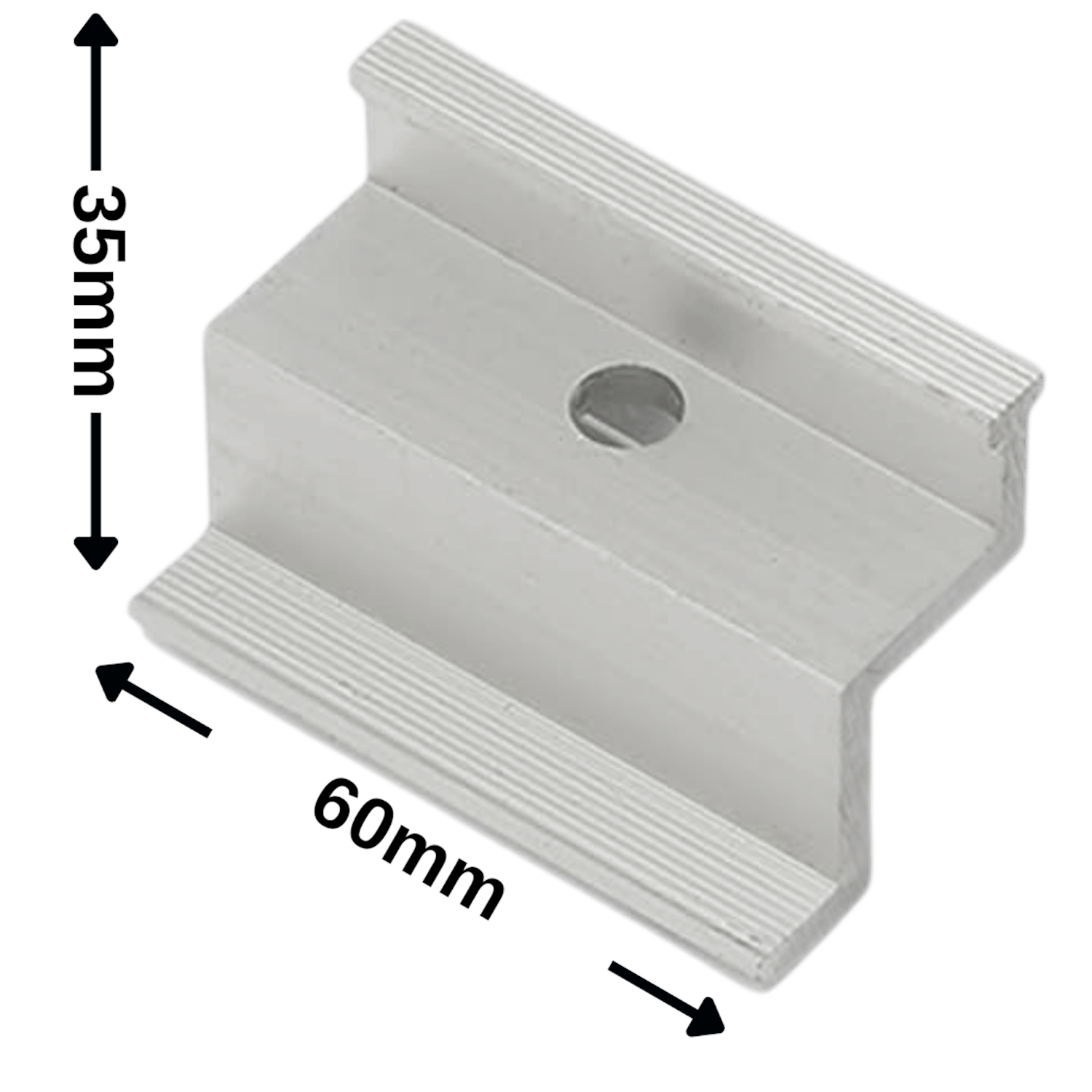

| Kenar Tutucu (End Clamp) | 4 Adet (Sıra başı ve sonu için) - Somun/Cıvata Dahil |

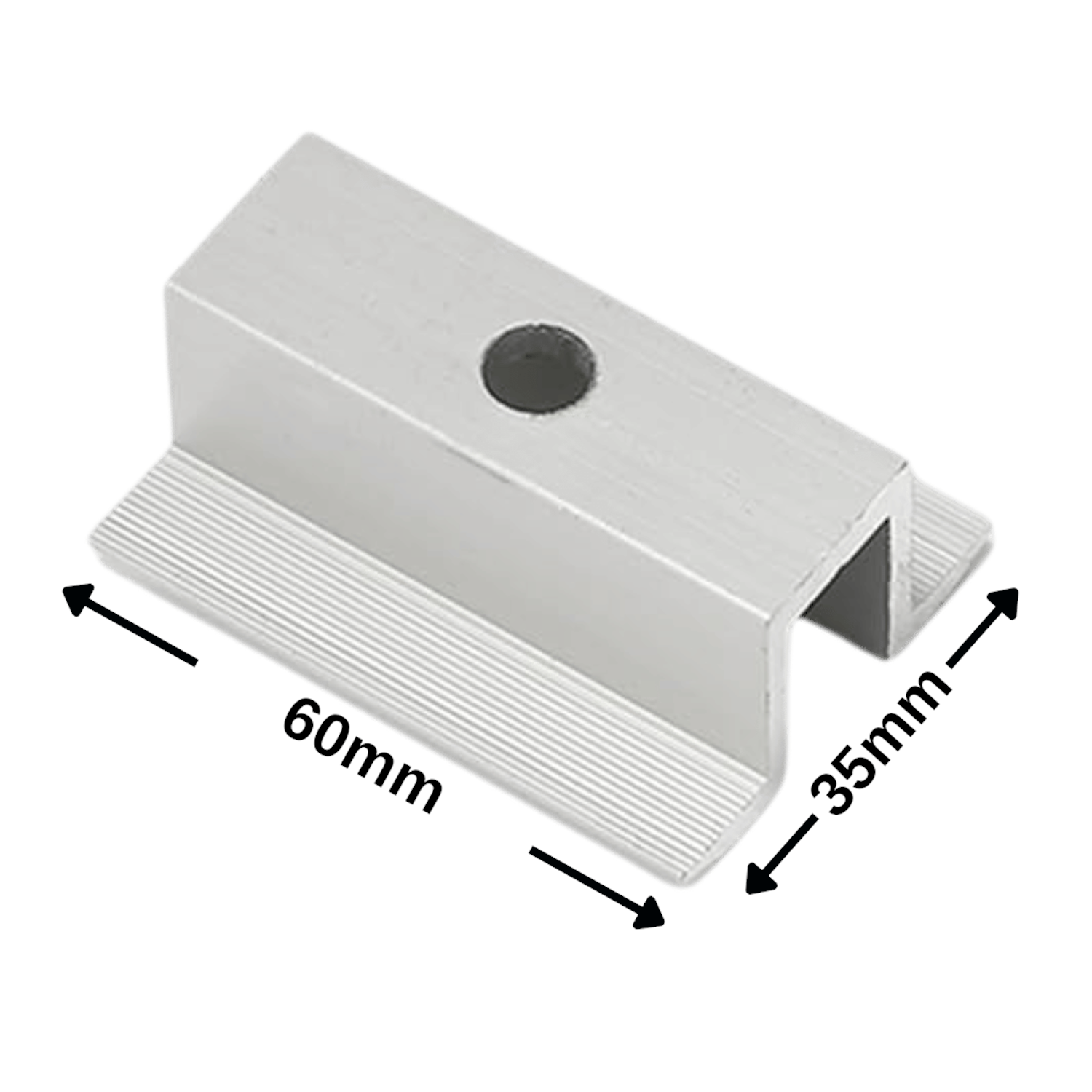

| Orta Tutucu (Mid Clamp) | 6 Adet (Panellerin araları için) - Somun/Cıvata Dahil |

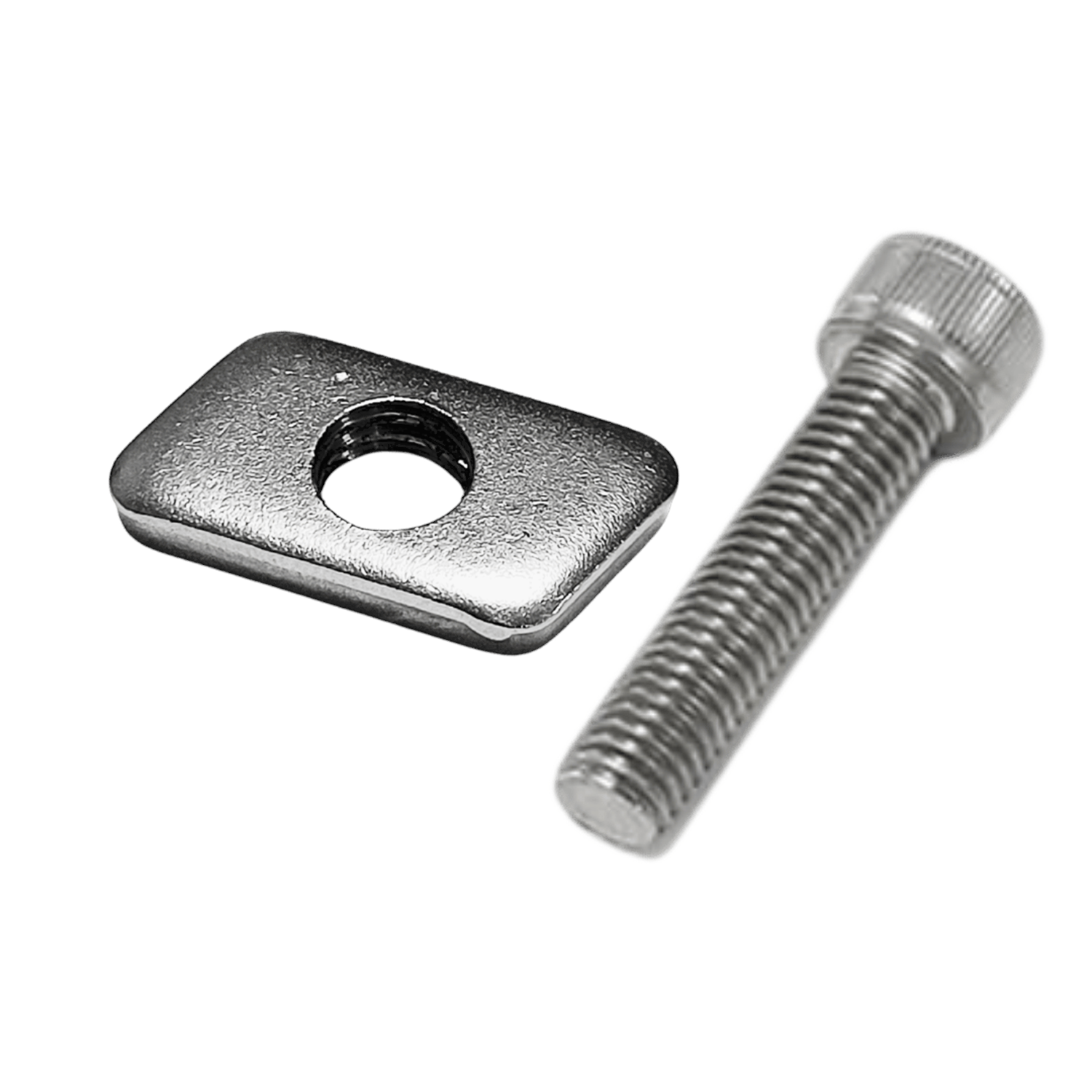

| Bağlantı Elemanları | Baklava Somun ve M8 İmbus Cıvata (Tutucular üzerinde takılı) |
| Uyumluluk | Standart çerçeveli (30-35-40mm) güneş panelleri |
KURULUM MANTIĞI: 4 paneli yan yana dizdiğinizde toplam 10 adet bağlantı noktası oluşur (2 kenar + 3 ara birleşim x Alt/Üst Ray = 10 Nokta). Paketteki 10 adet 30cm rayı bu noktalara denk gelecek şekilde çatıya vidalamanız yeterlidir. Ardından tutucuları bu kısa rayların üzerindeki kanallara takarak panelleri sabitleyebilirsiniz.
